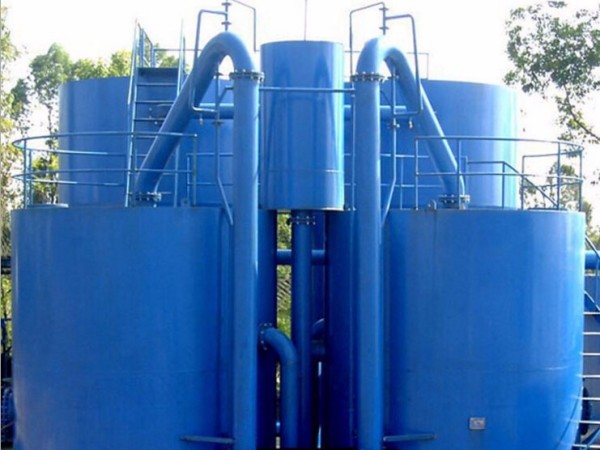

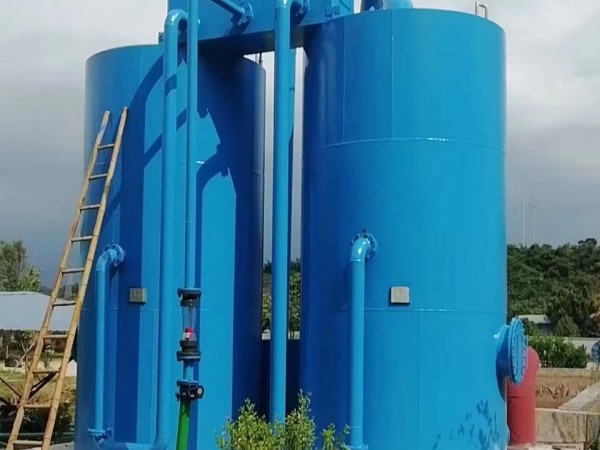

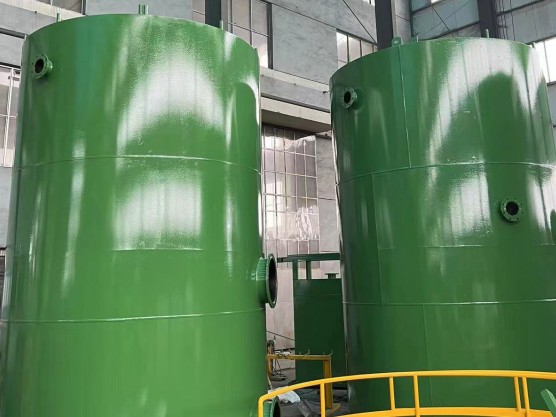

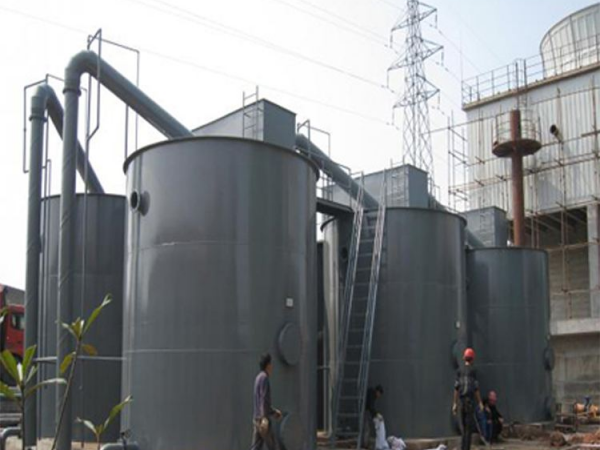

重力無閥過濾器由制造廠制造，以無毒涂料防腐。由制造廠在工廠予制并組焊成幾部分，運至現場后，有制造廠人員繼續焊接而成，經再次防腐后交付給施工單位接管，裝填濾料之后，便可投入試用和運行，大大縮短施工周期，工廠化生產，不受施工季節的影響

一、適用范圍

重力無閥過濾器廣泛適用于地表水凈化(如大中小型景觀水、人工河湖、噴泉瀑布等循環水的過濾);地下水除鐵除猛;旁流水旁流過濾;生產廢水去除懸浮雜質;有機污水經生化處理、二次沉淀池處理之后的后續過濾，以及室內游泳池水的過濾。

重力無閥濾池系列產品中的小規格，采用方形、平頂頂蓋，大規格采用圓形，拱頂頂蓋，衛生防護條件好，可以露天設置，與鋼筋混凝土濾池相比，自重小，可采用瀝青砂柔性基礎。

二、設備工藝

下面讓我們來了解一下重力無閥過濾器的工藝吧：

重力無閥過濾器采用小組里排水系統，正向、重力式過濾，以自身清水區的水量，在虹吸水頭作用進行反沖洗。

因此，無須像高速過濾器、中速過濾器、機械過濾器以及普通快濾池那樣必須設置反沖洗泵貨反沖洗水塔。該過濾罐內，采用較多跟數的沖清水管，并布置在各自所在面積圖形的形心軸之處。

因此反沖洗水配水均勻，其濾后水再清水區采用跺腳集水槽收集，因此過濾罐就位后，對集水槽堰頂之水平程度適應能力強，因而可以均勻集水。

過濾器的較大規格產品中，與國標圖的鋼筋混凝土重力式無閥濾池相比，增加了魅族三座式系列(即一座過濾器反沖洗時，由同一組的三座過濾罐供給反沖洗水量)期終水頭損失最大控制值也是國標圖的1.7m增加了1.5m和1.9m兩次檔次，為凈水廠設計的高程布置提供了方便選擇的產品。

三、設備特點

重力無閥過濾器的工藝特點如下：

在運行時，過濾-投入反沖洗-終止反沖洗-恢復下一周期的過濾，均自動進行。這種自動，屬于水力自動，是水力過程形成的自動，無須人員看管。

因此，改過濾器的進水、出水、反沖洗水的供水、反沖洗廢水的排除都無須閥門控制，不需設置如同高速過濾器、中速過濾器、機械過濾器已經普通快濾池(均需設四個以上閥門)，無需安裝需要精心維護的時間程序控制儀表或過程程序控制儀表。

但在進水罐上應設置閥門，供初次投用時使用，均衡數座過濾罐的進水量;在同組旅館連通管上需配置閥門，供輪換檢修時停止進水用。

以上內容便是本次為大家分享關于重力無閥過濾器的相關信息，希望大家在看完之后能夠對該產品有更多的了解。

無閥過濾器廣泛應用于地表水凈化，循環水旁流過濾，生產廢水除懸浮雜質，有機污水經生化和二沉處理后的過濾。

該過濾器主要利用虹吸原理進行定期反沖洗，過濾器進水出水、沖洗及排水均不用閥門，靠水力作用自動運行。

四、工作原理及流程

下面讓我們來了解一下無閥過濾器的工作原理及流程吧。

原水經過水管進入濾池通過濾層自上而下的過濾，后進入存水箱，充滿后通過出水管入清水池。

濾層不斷留懸浮物，造成阻力增加，而促使虹吸管內的水位不斷升高，當水位達到虹吸輔助管管口時，水自該管落下，通過抽氣管借以帶走虹吸下降的空氣，當真空度達到一定值時，便發生虹吸作用而使水自下而上通過濾層對濾料進行反沖洗。

當沖洗水箱水面下降至虹吸破壞管時，空氣進入虹吸管，破壞虹吸作用，反沖洗結束，過濾重新開始。

1、過濾流程:

經沉淀或澄清后的清水，經配水槽和U形管進入虹吸上升管，再由頂蓋內的布水擋板均勻地分配到濾料層中，水自上而下通過濾料層進行過濾，濾水后由小阻力配水裝置進行收集后進入清水區(即出水箱)貯存，當水位上升至出水管時，濾后水自流到清水池。

2、反洗流程:

濾池運行初時比較清潔，隨著運行時間的推移而濾層表面顆粒雜質逐漸增多，水頭損失也隨之增加，水位將沿著虹吸上升管慢慢升高，當水頭損失增加到一定程度后，虹吸上升管中的水位上升到虹吸輔助管口并從輔助管口急速流下。

依靠水流的挾氣和射流作用及抽氣管將虹吸管中的空氣帶走，使虹吸管形成真空，虹吸上升管中的水就大量地越過管頂沿虹吸下降管落下。即開始了反沖洗過程。

清水區的水經過連通管、集水區和配水裝置從下而上沖洗濾料層，當清水區的水位下降到虹吸破壞裝置時(約5min左右)，虹吸被破壞而沖洗過程結束，過濾又重新開始。
